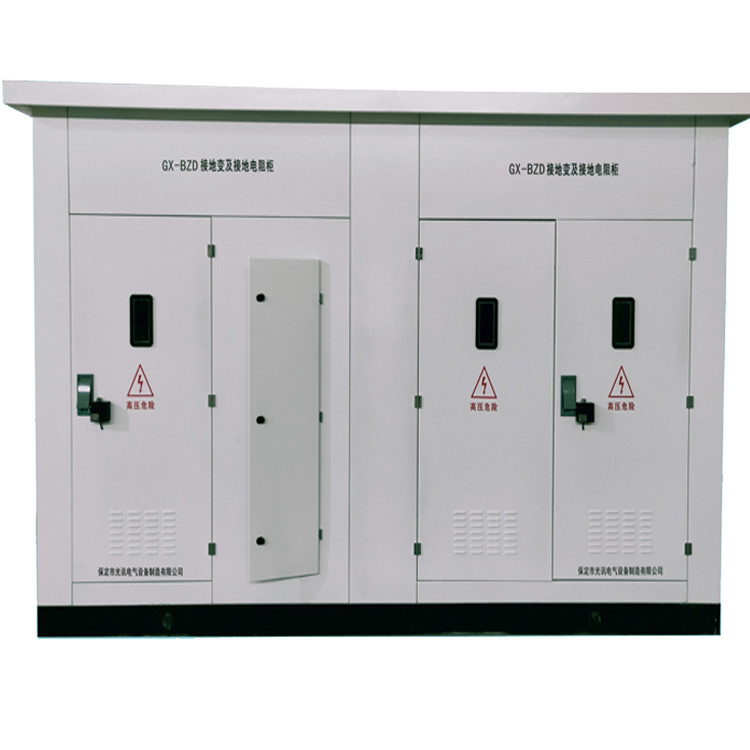

GX-BZD接地變及接地電阻櫃​

電網中性點接地方式是一個綜合性的、系統性的問題，既涉及到電網的安全可靠性、也涉及電網的經濟性。中性點電阻接地系統近年來在我國城市電網和工業企業的配電網中得到越來越廣泛的應用。中性點經電阻接地系統在世界上很多國家，比如美國，歐洲，日本，俄羅斯等有着很多年的成熟可靠運行經驗。
   在6-35KV電網，我國基本上采用中性點不接地或消弧線圈（諧振）接地方式。近20多年來一些城市電網負荷迅速增長、電纜線路增加很快、系統電容電急劇增加、特别是近幾年大規模城市電網改造，電纜線路逐步代替架空線路，電網結構大大加強。在電纜線路爲主的城市電網中采用不接地或經消弧線圈接地方式，因單相接地過電壓燒壞設備的事故概率大大增加，爲了解決這一矛盾，許多城市電力部門在廣泛考察、了解國外配電網中性點接地情況的基礎上，結合本地電網的具體情況，經過充分的分析、研究，逐步采用中性點經電阻接地方式。例如廣州​​、深圳、上海、北京、珠海、天津、廈門、南京、蘇州工業園區、無錫、汕頭、惠州、順德、東莞等。中性點經電阻接地方式在上述城市配網中已有多年運行經驗，經過數個變電站及電廠實際應用證明，采用中性點接地是降低中壓配電網内部過電壓及消除諧振過電壓的有效的方式，對降低系統過電壓水平、提高系統可靠性具有良好的效果。
   現在，中性點經電阻接地方式已被寫入電力行業規程，電力行标DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第3.1.4條規定：“6-35KV主要由電纜線路構成的送、配電系統，單相接地故障電容電流較大時，可采用低電阻接地方式，但應考慮供電可靠性要求、故障時瞬态電壓、瞬态電流對電氣設備的影響、對通信的影響和繼電保護技術要求以及本地的運行經驗等。”第3.1.5條規定：“6KV和10KV配電系統以及發電廠廠用電系統，單相接地故障電容電流較小時，爲防止諧振，間隙性電弧接地過電壓等對設備的危害，可用高電阻接地方式。”​

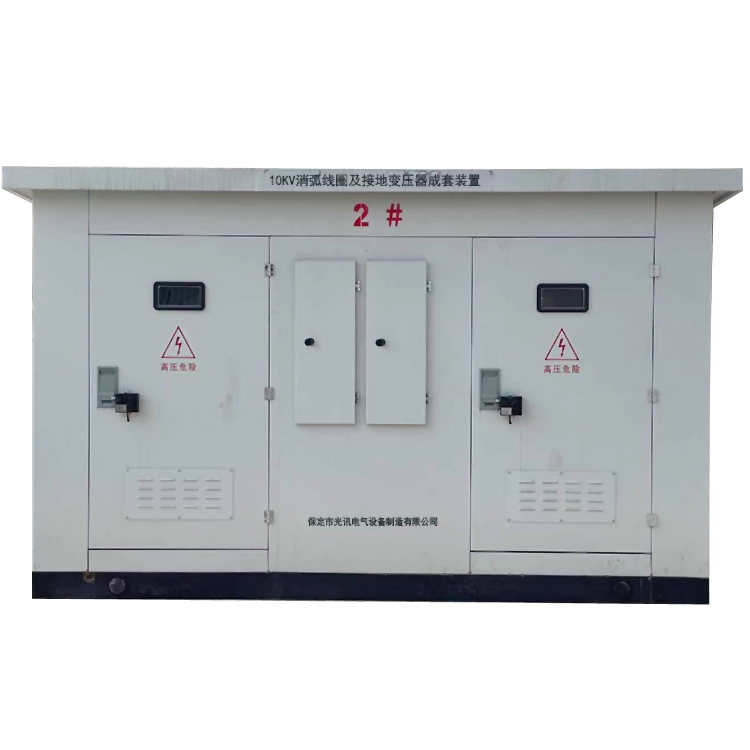

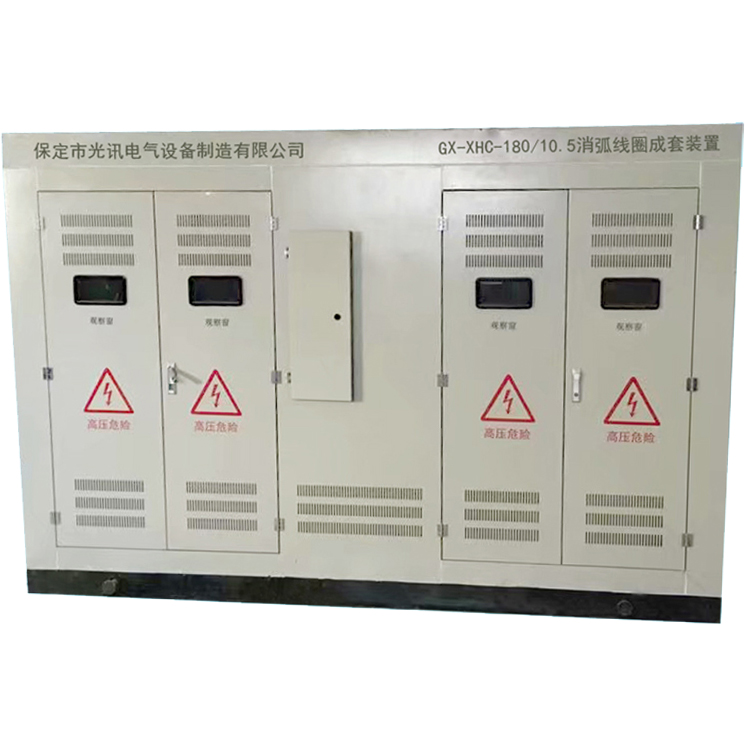

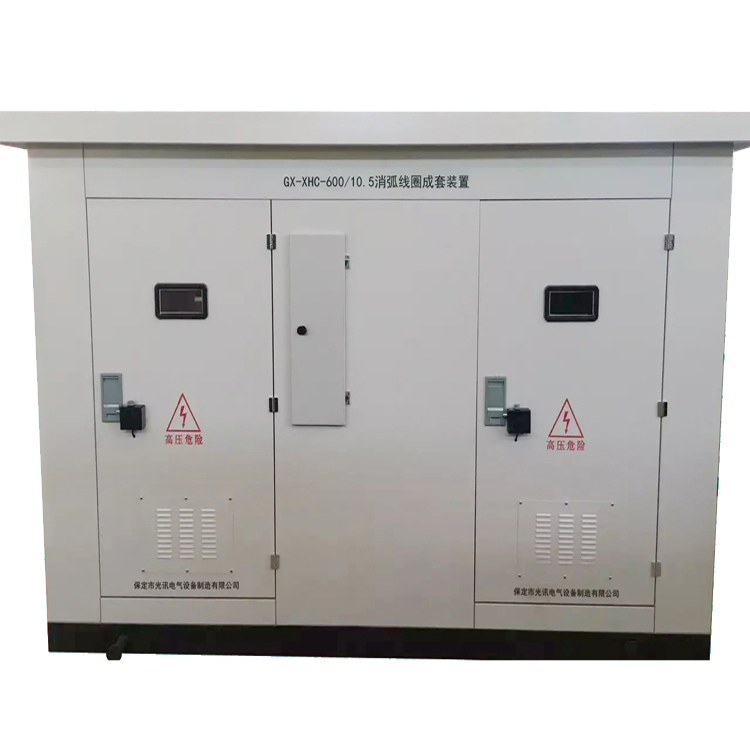

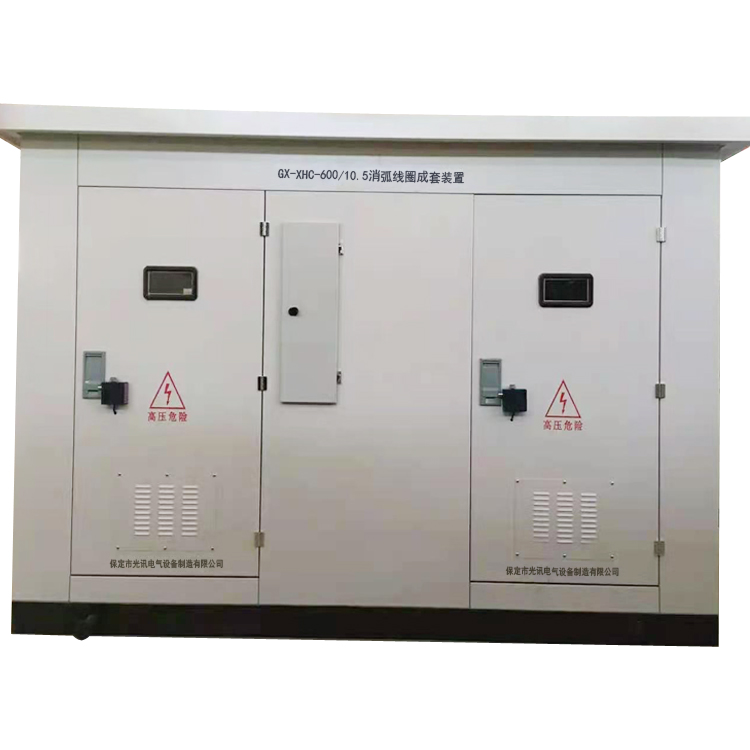

GX-XHC接地變消弧線圈成套裝置，利用有載開關調節實現消弧線圈等值電抗的變化。消弧線圈的可調範圍寬，對電網的适應能力強。使用有載開關實現0秒補償。微機控制器采用内嵌式工控機, 自動檢測、識别電網的運行狀态。在電網正常運行時,實時跟蹤計算電網對地電容電流及補償電網的脫諧度;在發生單相接地時實現快速、合理的補償。可選配小電流接地選線裝置準确報出接地出線。

​所謂調匝式消弧線圈就是通過有載開關換檔改變消弧線圈電感電流，由于感性電流和容性電流的相位相差180°，兩者進行算術運算，抵消電網接地時的電容電流。

調匝式自動跟蹤消弧線圈補償成套裝置由接地變壓器、有載開關、消弧線圈、阻尼電阻箱、微機控制器(裝于控制屏中)、控制屏五部分組成。
